Unfund Stupovi industrijskog brtvljenja: Zašto su važni brtve, brtve, brtve i perilice

U zamršenoj mreži moderne industrije, gdje cjevovodi križa poput arterija i mašinerijskih mašine s nemilosrdnom energijom, postoji klasa komponenti toliko skromna da su ih često previdjeli - ali tako kritično da mogu napraviti ili slomiti cijeli sustav. Gumene brtve, brtve i perilice mogu se činiti neumoljivim, ali oni su tihi čuvari industrijskog integriteta. Ove elastične radne konje ispunjavaju mikroskopske praznine između metalnih prirubnica, rotirajuće osovine za brtve na propuštanju tekućine i jastučne spojeve kako bi se spriječilo habanje. Od visokotlačnih parnih linija elektrana do preciznih ventila farmaceutskih tvornica, od hidrauličkih sustava građevinskih strojeva do vodovodnih mreža u našim domovima, oni osiguravaju da tekućine, plinovi, pa čak i onečišćenja ostaju točno tamo gdje pripadaju. Jedan neuspješni brtva može pokrenuti katastrofalna curenja, skupe zastoj, opasnosti od okoliša ili čak sigurnosne incidente. Stoga, razumijevanje njihove uloge, odabir pravog tipa i prioritet kvalitete nije samo stvar učinkovitosti - to je kamen temeljac odgovorne industrijske operacije.

Temelji za industrijsko brtvljenje: Zašto su gumene brtve neophodne

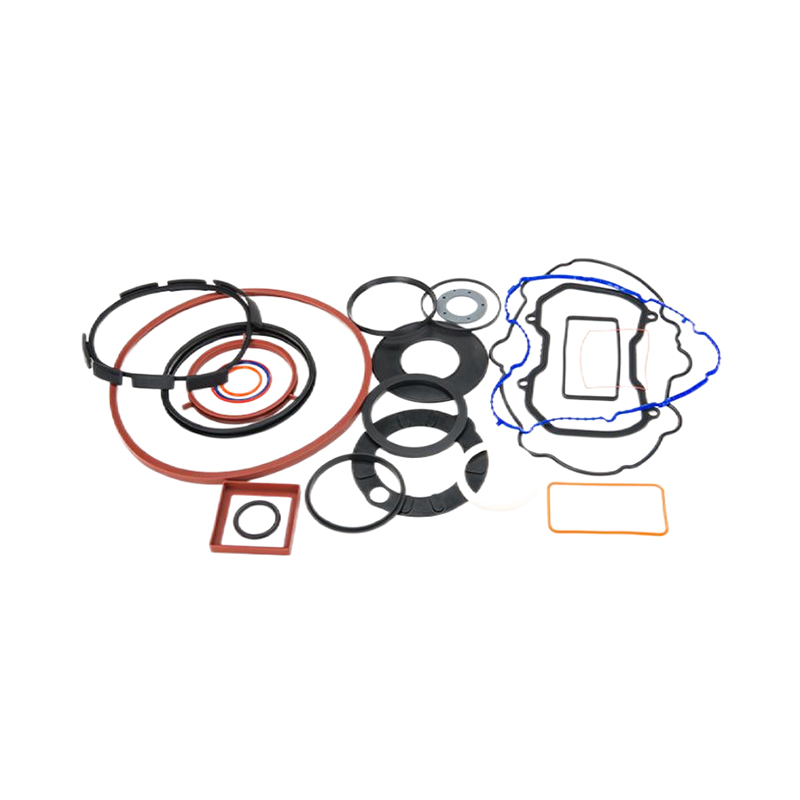

Gumene brtve Jesu li neupućeni heroji prevencije propuštanja, formirajući prvu liniju obrane u bezbroj industrijskih sustava. Njihova jezgra je varljivo jednostavna: komprimirati između dvije površine za parenje (poput prirubnica, kapka) i ispuniti nepravilnosti, stvarajući neprobojnu barijeru. Ali njihov je utjecaj dubok.

Razmotrite postrojenje za kemijsku preradu, gdje korozivne kiseline teku kroz kilometre cjevovoda. Pravilno odabrana gumena brtva - otporna na specifičnu kemijsku, temperaturu i tlak linije - preventira toksične curenja koja bi mogla naštetiti radnicima ili zagađivati ​​obližnje ekosustave. U postrojenjima za proizvodnju električne energije, parni cijevi s visokim temperaturama oslanjaju se na brtve kako bi sadržavale paru pod tlakom; Neuspjeh bi ovdje mogao dovesti do eksplozija ili isključenja koje koštaju milijune. Čak i u svakodnevnom vodovodu, gumene perilice u slavinama ili ventilima osiguravaju da voda teče tamo gdje je namijenjena, izbjegavajući oštećenje otpada i vode.

Osim prevencije propuštanja, gumene brtve također apsorbiraju vibracije, smanjujući trošenje metalnih komponenti i proširujući životni vijek opreme. Njihova elastičnost omogućuje im da se prilagode toplinskom širenju i kontrakciji, održavajući tijesno brtvljenje čak i dok temperature fluktuiraju. Ukratko, ove male komponente su ljepilo koje drži industrijske sustave zajedno, što ih čini nespojivim za sigurnost, učinkovitost i održivost.

Osvajanje ekstremnih uvjeta: odabir gumenih materijala za svako radno opterećenje

Nisu sva guma stvorena jednaka. Ključ učinkovitog brtvljenja leži u usklađivanju materijala s 工况 (radnim uvjetima) - a industrijsko okruženje je notorno neumoljivo. Od goruće topline do hladnoće, od agresivnih kemikalija do izloženosti teškim uljem, pravi materijal može značiti razliku između pečata koji traje godinama i onog koji ne uspijeva u tjednima.

• Fluoroelastomeri (FKM/Viton®) : Prvaci visoke temperature i kemijske otpornosti. Ovi materijali uspijevaju u okruženjima do 200 ° C (i čak 260 ° C za kratko razdoblje), što ih čini idealnim za zrakoplovne motore, ventine za rafinerije nafte i industrijske peći. Također se odupiru gorivima, otapalima i kiselinama, što ih čini neophodnim u oštroj kemijskoj obradi.

• Nitrilna guma (NBR) : Radna konja otpornosti nafte. Pronađeno u automobilskim motorima, hidrauličkim sustavima i linije goriva, NBR izvrsno se izvrsno snalazi na naftnoj tekućini, masti i mineralnim uljima. Pouzdano djeluje između -40 ° C i 120 ° C, uravnotežujući performanse s pristupačnošću -omiljeno za industrijske strojeve.

• EPDM (etilen propilen diene monomer) : Stručnjak za koroziju i vremenske uvjete. EPDM stoji snažno protiv vode, pare, ozona i blagih kiselina/alkalija, što ga čini savršenim za vodovodne sustave, vanjsku opremu i preradu hrane (gdje su dostupne ocjene koje su odobrene od FDA). Ruči temperaturama od -50 ° C do 150 ° C, uspijevajući u uvjetima zamrzavanja i ključanja.

• Silikonska guma (VMQ) : Svestrani sveobuhvatni. Silikon nudi izvrsnu fleksibilnost u širokom temperaturnom rasponu (-60 ° C do 230 ° C) i biokompatibilan je, što ga čini idealnim za medicinske uređaje, opremu za prehrambenu hranu i aplikacije s visokim toplinom poput pećnica ili pavnih ventila. Iako je manje otporan na kemikalije od FKM-a, njegova prilagodljivost čini ga glavnim u različitim industrijama.

• Neopren (CR) : Izdržljivi multi-zadatak. Otporan na naftu, ozon i fizičku abraziju, neopren se često koristi u brtvama za rashladne sustave, automatske brtve na vratima i vanjske strojeve. Uravnotežuje fleksibilnost s čvrstoćom, dobro se snalazi u temperaturama od -40 ° C do 120 ° C.

Odabir pravog materijala zahtijeva analizu tri kritična faktora: medij (fluid/plin je zapečaćen), temperaturni raspon i tlak. Neusklađivanje - poput korištenja NBR -a u snažnoj kiselini - guarantima prijevremenog neuspjeha.

Od standarda do prilagođenog: Umjetnost prirubnih gumenih brtva

Prirubnice - gdje su dvopipe -line ili krajevi opreme spojeni s prirubnom i vijcima - sveprisutni su u industrijskim cjevovodima. Ovdje su prirubljene gumene brtve linchpin pouzdanog brtvljenja, dizajniranih za komprimiranje između prirubnica i izdržati punu snagu tlaka sustava.

Standardne brtve s prirubnicama dolaze u uobičajenim veličinama (npr. ANSI, DIN, JIS) i materijalima, pogodnim za rutinske primjene poput vodenih cjevovoda ili zračnih sustava niskog pritiska. Ali mnoge industrijske postavke zahtijevaju prilagodbu. Ne-standardne veličine prirubnice, nepravilni oblici ili ekstremni uvjeti (npr. Para visokog tlaka s abrazivnim česticama) zahtijevaju brtve prilagođene točnim specifikacijama.

Proizvodnja brtve s prirubnom prirubnom gumom uključuje precizno inženjerstvo:

1. Odabir materijala : Odabir gumenog spoja (ili kompozita, poput vlakana obloženih gume) na temelju medija, temperature i tlaka.
2. Preciznost dizajna : Usklađivanje unutarnjeg/vanjskog promjera brtve, položaja rupa za vijke i debljine dimenzija prirubnice-čak i za jedinstvenu opremu.
3. Pojačanje : Dodavanje slojeva (npr. Tkanina, metalna mreža) za dodatnu čvrstoću u sustavima visokog pritiska.
4. Testiranje : Provjeravanje performansi kroz ispitivanja tlaka, ispitivanja izloženosti kemijskom izlaganju ili toplinskog biciklizma kako bi se osigurala pouzdanost.

Na primjer, rafinerija koja upravlja sirovom naftom visokog pritiska može zahtijevati prilagođenu FKM brtvu s metalnom jezgrom za krutost, dok bi postrojenju za preradu hrane mogla trebati EPDM brtva odobrena FDA s glatkom površinom kako bi se spriječilo nakupljanje bakterija. Prilagodba nije luksuz-to je jedini način da sigurno zapečate nestandardne sustave.

Izvrsnost za brtvljenje: vrag u pojedinostima perilica i pečata

Dok brtve upravljaju verom za brtvljenje prirubnice, gumene perilice i brtveni prsten u kojima se nose više specijalizirane uloge, gdje je preciznost najvažnija.

• Gumene podloške : Ove ravne komponente u obliku diska često se koriste pod vijcima, maticama ili slavinama. Njihove primarne uloge? Distribuirati tlak kako bi se spriječilo oštećenje površine, djeluje kao pufer protiv vibracija i osigurava osnovno brtvljenje za primjene niskog tlaka (npr. Vodovodne cijevi). Na primjer, gumene perilice za vodovod moraju odoljeti vodi, blagim kemikalijama i temperaturnim promjenama kako bi se spriječile kaplje.

• Gumene brtve/O-prstenovi : Dizajniran za dinamično ili statičko brtvljenje u uskim prostorima. O-prstenovi, uobičajeni tip, kružni su i komprimiraju se u utore kako bi blokirali protok tekućine-zalihe u hidrauličkim cilindrima, pumpama i ventilima. Za razliku od perilica, oni nose veće pritiske i kritični su za pokretne dijelove (npr., Klip koji klizi u cilindru).

Izvedba oba ovisi o pažljivim detaljima:

• Točnost dimenzije : Perilica koja je previše debela 0,1 mm možda se ne može pravilno komprimirati; O-prsten s neravnim promjerom mogao bi procuriti pod pritiskom.
• Tvrdoća : Izmjereno u obali A, tvrdoća utječe na kompresiju. Meke gume (60-70 obala A) bolje se brtve na grubim površinama, dok tvrđe stupnjeve (80-90 obala A) otporne na ekstruziju u sustavima visokog pritiska.
• Montaža : Prekomjerno zatezanje perilice može ga srušiti; Pomaganje O-prstena u utoru stvara curenje. Pravilni okretni moment i poravnanje jednako su ključni kao i sam dio.

Stabilnost sustava za otključavanje: Vrijednost sveobuhvatnih rješenja za brtvljenje gume

Jedna gumena komponenta može se činiti trivijalnom, ali holistička strategija brtvljenja transformira industrijske performanse. Razmotrite proizvodno postrojenje koje se oslanjaju na hidrauličke preše: industrijski industrijski naftni brtve otporne na ulje u hidrauličkim linijama sprječavaju curenje ulja, osiguravajući stalni tlak i smanjenje zastoja. U farmaceutskom postrojenju, EPDM brtve u miješanju spremnika zapečaćuju se na sanimirajuće sredstva, održavajući sterilne uvjete i usklađenost sa strogim propisima.

Sveobuhvatna rješenja nadilaze opskrbu dijelova - uključuju suradnju između inženjera i dobavljača na:

1. Revizija postojećih sustava za identificiranje slabih točaka (npr. Česti kvarovi brtve u kemijskoj liniji).
2. Preporučite materijale prilagođene određenim radnim uvjetima
3. Dizajnirajte prilagođene komponente za jedinstvenu opremu (npr. Ne-kruna brtva za nepravilni ventil).
4. Omogućite stalnu podršku, od smjernica za instalaciju do rasporeda zamjene.

Rezultat? Smanjeni troškovi održavanja, manje neplaniranih isključivanja i poboljšana sigurnost. Za tvrtke se ne radi samo o brtvljenju-već o otključavanju dugoročne pouzdanosti i konkurentnosti.

Na kraju su gumene brtve, brtve i podloške više od pukih komponenti. Oni su neupućeni arhitekti industrijske stabilnosti, osiguravajući da strojevi koji pokreću naš svijet trče sigurno, učinkovito i održivo. Bilo da nabavljate standardne dijelove ili tražite prilagođenu proizvodnju brtve s prirubnom prirubnom, ulaganje u kvalitetu i stručnost nije trošak - to je temelj industrijskog uspjeha.
